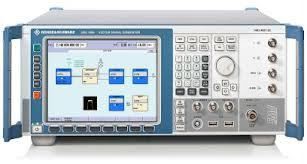

R & S SMJ100A Vector Signal Generator atbilst visām problēmām, kas dažādas lietojumprogrammas vieta mūsdienu vektoru signālu ģeneratori. Piemēram, tas piedāvā signāla kvalitāti un elastību, kas nepieciešama pētniecībai un attīstībai - nemaz nerunājot par ērtu grafisko lietotāja interfeisu (GUI). Turklāt, tas izceļas ar savu elastīgo baseband un zemu iestatījumu laiku. Bāzes grupa atbilst visām prasībām, sākot no reāllaika signālu sniegšanas līdz iepriekš aprēķināto līkņu atkārtotai atskaņošanai.
R&Amp;S S SMJ100A, kas aprīkots ar 3 GHz vai 6 GHz frekvenču opcijām, aptver visas svarīgās frekvenču joslas, kas ir būtiskas digitālajai RF pārraidei. Iekšējā bāzes saites ģeneratora opcija apstrādā daudziem digitāliem standartiem, piemēram, GSM/EDGE, 3GPP FDD un CDMA2000 1). Tās īpašības padara R & SSMJ100A ideāls vismērķa vektoru signālu ģenerators, kas atbalsta plašu lietojumu.
Lai apstrādātu nākotnes standartus, R & S SMJ100A iezīmes lielu joslas platumu; tādējādi, jauni standarti, piemēram, WiMAX nerada problēmas. Iekšējā patvaļīga līkne ģenerators ir pierādījums tās daudzpusība. Tā piedāvā sekvences līdz 128 Msamples garumā, un to var izmantot ar dažādiem signāliem no R & S WinIQSIM™ vai Matlab.
Augsta signāla kvalitāte
●IQ modulators ar 200 MHz RF joslas platumu
●Ļoti zems SSB fāzes troksnis no tipiem - 133 dBc (f = 1 GHz, 20 kHz nesējfrekvences nobīde, 1 Hz mērījumu joslas platums)
●Tippa platjoslas troksnis -153 dBc (CW, f = 1 GHz, >10 MHz nesējfrekvences nobīde, 1 Hz mērījumu joslas platums)
●Teicama ACLR veiktspēja tip.
●Augstas stabilitātes atskaites oscilators kā standarts
●Augsta līmeņa atkārtojamība
Ideāli piemērots ražošanai
●Ļoti īss frekvences un līmeņa iestatīšanas laiks (
●Elektroniskais attenuators līdz 6 GHz pilna līmeņa diapazonā
●Elastīgi ātrdarbīgi mērījumi ar RF saraksta režīmu un vairāksegmentu līknes
Baseband daudzpusība
●EUTRA/LTE signālu ģenerēšanas atbalsts
●Atbalsts WiMAX™ IEEE 802.16-2004/Corr1-2005, 802.16e-2005, un WiBro
●Četri kodu kanāli reāllaikā 3GPP FDD, HSPA un HSPA+ atbalsts
●Jaukti kadri ar GSM, EDGE un EGPRS2 slotiem vienā kadrā (ar tādu pašu simbolu ātrumu uz kadru)
●Baseband ģenerators ar universālo koderu reāllaika signāla ģenerēšanai
●Patvaļīgs viļņu ģenerators ar 16 Msample, 64 Msample vai 128 Msample
●Patvaļīgs līknes ģenerators, ko atbalsta R&S®WinIQSIM2™ un R&S®WinIQSIM™ simulācijas programmatūra
Lietošanas ērtums
●Krāsu displejs ar 800 × 600 pikseļiem (SVGA formāts)
●Intuitīvs lietotāja interfeiss ar signāla plūsmas grafisko attēlojumu (blokshēma)
●Bāzes joslu signāla grafiskais attēlojums, izmantojot iebūvēto pagaidu norakstītāju
●Kontekstjutīga palīdzības sistēma
●Visu rediģēšanas lauku rīku padomi
Savienojumu
●papildu digitālā i/q izeja; R&®EX-IQ-Box atbalsts elastīgiem datu formātiem un pulksteņa ģenerēšanai
●R&S®NRP jaudas sensoru atbalsts
●Tālvadības pults, izmantojot LAN (Gigabit Ethernet, VXI11) un GPIB
●Attālā darbība, izmantojot Windows attālo darbvirsmu vai VNC
●Lietotāja izvēles trigera un marķiera signāli
●USB savienotāji tastatūrai, pelei un atmiņas kartei
●Atbilstība C klasei lXI
Galvenie fakti
●Frekvences opcijas no 100 kHz līdz 3 GHz/6 GHz
●Atbalsts 3GPP LTE FDD un TDD, LTE Advanced, 3GPP FDD/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, WLAN, un visi citi svarīgi digitālie standarti
●I/Q modulators ar 200 MHz RF joslas platumu
●Izvēles baseband ģenerators ar reālā skodere un patvaļīgu viļņu ģenerators maksimālu elastību
●Izvēles ARB tikai baseband ģenerators kā izmaksu taupīšanas alternatīva
●Izcila RF veiktspēja
Frekvenču
●Frekvenču diapazons no 100 kHz līdz 3 GHz/6 GHz
●Laika iestatīšana
●Laika iestatīšana saraksta režīmā
Līmenī
●Diapazons -144 dBm līdz +13 dBm (PEP) [+16 dBm overrange]
●Laika iestatīšana
●Laika iestatīšana saraksta režīmā
Spektrālā tīrība (f = 1 GHz)
●Neharmonikas
●Nesējfrekvences nobīde > 10 kHz:
●Nesējfrekvences nobīde > 800 kHz:
●SSB fāzes trokšņa tip.
●Paplašināts troksnis
otyp. -153 dBc (CW) -153 dBc (CW)
otyp. -146 dBc (I/Q modulācija)
ACLR veiktspēja
●3GPP FDD 1. testa modelis, 64 DPCH typ.
I/Q joslas platums (RF)
●Iekšējais 80 MHz
●Ārējais 200 MHz
Atbalstītie modulācijas tipi
●ASK 0 % līdz 100 %
●FSK MSK, 2FSK, 4FSK, mainīgais FSK
●PSK BPSK, QPSK, OQPSK, p/2 DBPSK, p/4 DQPSK, p/8 D8PSK, p/4 QPSK, 8PSK, 8PSK EDGE ●PSK BPSK, QPSK, OQPSK, p/2 DBPSK, p/4 DQPSK, p/8 D8PSK, p/4 QPSK, 8PSK, 8PSK EDGE
●QAM 16 QAM, 32 QAM, 64 QAM, 256 QAM, 1024 QAM ● QAM 16 QAM, 32 QAM, 64 QAM, 256 QAM, 1024 QAM
Atbalstītie standarti un digitālās sistēmas (atkarībā no iespējām)
●3GPP LTE, 3GPP HSPA, 3GPP FDD, 3GPP TDD, TD-SCDMA, GSM/EDGE/EDGE evolūcija, cdmaOne, CDMA2000®, 1xEV-DO, WiMAX™ IEEE 802.16™-2004/Cor1/D5 un IEEE 802.16e-2005, IEEE 802.11a/b/g/n, TETRA, Bluetooth®, AWGN, lietotāja definēts multicarrier CW, GPS, DAB/T-DMB, XM-RADIO
Interfeisi
●IEEE 488.2, LAN (100BaseT), 3 × USB, 1 × USB vergu, VGA
