Izmantotā jaudas ierīces analizatora taustiņslēga B 1505 A

NOMA KEYSIGHT B 1505 A (AGILENT) Analizators / līknes izsekotājs (zvaniet, lai uzzinātu)

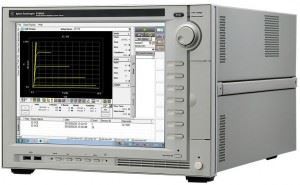

Keysight B 1505 A (Agilent) jaudas ierīču analizators / līkņu izsekotājs ir vienīgais mūsdienās pieejamais vienotās kastes risinājums, kas spēj raksturot lieljaudas ierīces no subpikoampa līmeņa līdz 3000 voltiem un { {3}} ampēri. Šī spēja ietver jaunu enerģijas ierīču novērtēšanu, izmantojot plaša diapazona spraugas materiālus, piemēram, silīcija karbīdu (SiC) vai gallija nitrīdu (GaN). Keysight B 1505 A (Agilent) ir atsevišķi moduļi, kas atbalsta lielu strāvu (HCSMU) un augstspriegumu (HVSMU). B 1505 A atbalsta arī lieljaudas SMU (līdz 1 A / 200 V) un daudzfrekvences kapacitātes mērīšanas vienību (līdz 5 MHz). . Tā desmit spraugu modulārā uzbūve ļauj jums B 1505 A konfigurēt tieši tā, kā vēlaties.

Programmatūras Agilent B 1505 analizatora / līknes izsekotāju vide ļauj lietotājiem pārbaudīt ierīces raksturlielumus un atklāt ierīces defektus, izmantojot vienkāršu līknes izsekotāja ērtības. Gluži kā līknes izsekotājā, arī B 1505 A atbalsta neatkarīga slaucīšanas mainīgā lieluma rotācijas pogu, lai intuitīvi un reālā laikā novērtētu tādus parametrus kā sabrukuma spriegums. Mērījumu iestatīšanas informāciju un datus var automātiski saglabāt B 1505 A 0010010 # 39 iebūvētajā cietā diska diskdzinī un pārsūtīt uz USB atmiņu, kā arī uz citu portatīvo atmiņu. ierīces. Kad analīžu rezultāti ir apkopoti, ir arī viegli izdrukāt grafiskos mērījumu datus un nokopēt un ielīmēt tos pārskatos.

Pareiza testa aprīkojuma risinājums ir ārkārtīgi svarīgs gan drošības garantēšanai (izmantotā lielā sprieguma un strāvas dēļ), gan arī dažādu enerģijas veidu ierīču komplektu atbalstam. Iepriekšējs līknes marķieru ierobežojums bija tāds, ka dažas strāvas ierīces nevarēja novērtēt to lieluma dēļ vai arī ierīces pārbaudei bija jāpieskaņo adapteris. Tomēr B 1505 A 0010010 # 39 testēšanas armatūra var pieņemt ļoti dažādas ierīces, piemēram, barošanas MOSFET, diodes un IGBT, neatkarīgi no to lieluma vai formas, izmantojot liels armatūras adapteris ar pielāgojamiem armatūras moduļiem. Turklāt testēšanas armatūras 0010010 # 39 iebūvētais bloķēšanas mehānisms nodrošina, ka pārbaudes ierīcēm var droši pielietot augstu spriegumu un strāvu.

Strāvas ierīces, ieskaitot jaudas pārvaldības IC (PMIC) un jaudas MOSFET, un automašīnās izmantojamās motora vadības IC, ir aizvien pieaugoša ierīču kategorija, kurai nepieciešams gan lieljaudas, gan augstas precizitātes tests. Lai izpildītu jaunos standartus par zemu oglekļa izmešu līmeni un uzlabotu energoefektivitāti, enerģijas ierīcēm jādarbojas efektīvāk, pat ja tās turpina kļūt sarežģītākas, mazākas un ātrākas. Lai sasniegtu augstu efektivitāti, ir plaši pētītas jaunas ierīces, kurās izmanto plašu joslu atstarpes materiālus, piemēram, silīcija karbīdu (SiC) vai gallija nitrīdu (GaN). Lai rūpīga un precīza pārbaude atbilstu veiktspējas un drošības prasībām, šiem pētījumiem ir vajadzīgas augstsprieguma mērīšanas iespējas, kas lielākas par 1 000V. Turklāt šo enerģijas ierīču izstrādei vafeļu pārbaude ir ļoti svarīga, lai samazinātu attīstības apgrozījuma laiku.

Keysight B 1505 A (Agilent) funkcijas un specifikācijas ietver:● Datora bāzes instruments ar Windows®XP Professional OS
● Līknes izsekotāja režīms ar pogas tīrīšanas funkciju
● Desmit moduļu sloti HPSMU, HVSMU, HCSMU un MFCMU moduļiem
● Datu analīze bezsaistē un lietojumprogrammu testa izstrāde, izmantojot programmatūru Desktop EasyEXPERT

Mērīšanas iespējas:

Sourcing iespējas:

● Augstsprieguma SMU var piegādāt 1500 V pie 8 mA vai 3000 V pie 4 mA (impulsa vai līdzstrāvas); impulsa platums no 500 µs līdz 2 s

● Augststrāvas SMU var piegādāt 20 A pie 20 V (impulsa) un 1 A pie 40 V (DC); impulsa platums no 50 µs līdz 1 ms
